Kolový úchyt

Co je to kolový úchyt

Kolový úchyt vyjadřuje počet otvorů pro kolové šrouby a průměr roztečné kružnice - tedy kružnice, kterou opisují středy otvorů pro kolové šrouby, když se kolo otáčí kolem své osy. Tento průměr je vyjádřený v milimetrech.

Je to definující parametr pro disky kol, brzdové bubny a nebrzděné náboje. Pokud tedy potřebujete např. vyměnit brzdový buben, je nutné, aby měl stejnou kolovou rozteč jako disk kola, které na buben namontujete.

Příklady:

• Kolový úchyt 112x5 znamená, že dané kolo má průměr roztečné kružnice 112 mm a 5 otvorů pro šrouby.

• Kolový úchyt 100x4 znamená, že dané kolo má průměr roztečné kružnice 100 mm a 4 otvory pro šrouby.

• Existuje i mnoho dalších, méně častých kolových úchytů, např. 98x4, 130x4, 205x6 a další

Jak správně určit kolový úchyt

Bohužel, kolový úchyt často není uveden v dokumentech vozidla, ani nijak vyznačen na komponentech, kterých se tento parametr týká. Naštěstí ho lze určit pomocí posuvného měřítka. Postup je závislý na počtu otvorů pro šrouby, který snadno spočtete. U kol na přívěsech jsou obvykle otvory 4 nebo 5.

1) Průměr roztečné kružnice se čtyřmi otvory:

U čtyřděrového kolového úchytu leží vždy dva otvory pro šrouby přímo naproti sobě.

Díky tomu stačí změřit vzdálenost středů dvou protilehlých otvorů.

Pokud je tedy vzdálenost mezi středy dvou protilehlých otvorů např. 100 mm, je kolový úchyt 100x4. Je-li tato vzdálenost 98 mm, je kolový úchyt 98x4 a tak déle.

Je nutné měřit vzdálenost od středu otvoru na střed protilehlého otvoru. Vyšší přesnosti měření dosáhnete měřením od vnitřního okraje otvoru na vnější okraj protilehlého otvoru.

POZOR: Neměřte od vnitřního okraje otvoru na vnitřní okraj protilehlého otvoru nebo od vnějšího okraje na vnejší okraj protilehlého otvoru.

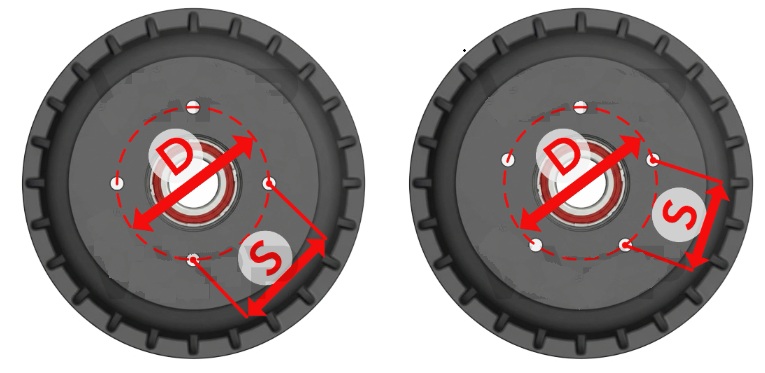

Nákres průměru roztečové kružnice u čtyřděrového náboje (průměr značíme D):

2) Průměr roztečné kružnice s pěti otvory:

U pětiděrového kolového úchytu neleží žádné dva otvory přímo proti sobě, proto není možné jednoduše změřit průměr roztečné kružnice (D).

V tomto případě se použije koeficient pro přepočet ze vzdálenosti středu dvou nejbližších otvorů pro šrouby (značíme S) v milimetrech.

Je vhodné měřit co nejpřesněji, aby i výsledek výpočtu byl co nejpřesnější.

Z hodnoty S pak spočteme průměr D pomocí tohoto zlomku:

D=S/0,5875

Nejčastěji používané kolové rozteče s pěti otvory a jejich hodnoty D s S naleznete v tabulce níže:

hodnota S       hodnota D       kolový úchyt

63,50 mm        108 mm           108x5

65,85 mm        112 mm           112x5

70,55 mm        120 mm           120x5

76,40 mm        130 mm           130x5
